變壓器細水霧降溫裝置
一、產品簡介
高壓變電站的大型變壓器，在使用過程中會產生大量熱量，尤其是在夏季，環境溫度高，但為保證市民的生活、企業的生產，變電站的主變壓器大都滿載運行，導致變壓器出現溫度過高，超過規定限制變壓器則會啟動保護程序，自動跳閘，影響電力系統的正常運行，因此，變壓器的穩定運行與否關系到整個電網的穩定。
本產品實現了細水霧的方式對變壓器進行降溫，利用高壓細水霧技術對變壓器進行降溫的效果，裝置的核心控制單元通過變電站測控裝置實時監測主變溫度、負載等數據，進行處理及邏輯運算，智能判別后聯動控制噴霧裝置，將相關信息遠傳至新一代集控系統；噴霧裝置以高壓細水霧技術為核心，水通過高壓水泵加壓后從特制噴頭以霧狀形態噴出，以高速紊流、旋轉的方式在空間做三維運動，與外部空氣充分卷吸.破碎，霧化，產生直徑1~100um的高速均勻細水霧，細水霧極易氣化吸收大量熱量，使變壓器快速降溫。

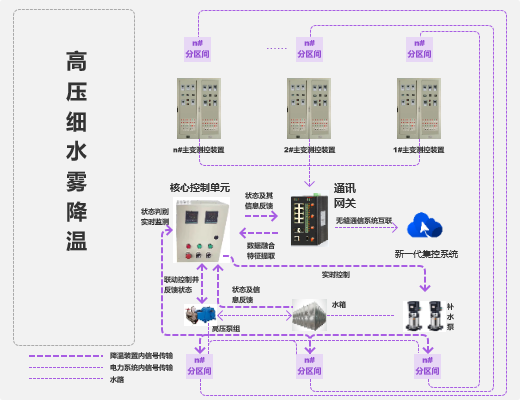

二、產品架構
三、產品優勢
電氣安全性：裝置產生的細水霧直徑<100um,遠低于國家電網規定的400um標準，噴頭與110kV無絕緣帶電設備的距離大于1.1m,具有良好的電氣安全性。
智能聯動性：主要體現在數據融合與特征提取、實時監測與邏輯運算、智能判別與自動控制、無縫通信與系統互聯，提高了電網的智能化管理水平。
實施便捷性：管道采用螺紋接頭連接，安裝不需停電，避免因停電帶來的經濟損失和社會影響，可在帶電工況下快速安裝拆除，應對各種突發情況。
高效可靠性：?噴出的水霧幾乎可以覆蓋整個散熱片，無殘留水垢，裝置啟停可靠率達100%,相比霧炮機，降溫5°C所需時間由5h降低至0.5h,保證主變穩定運行。
節能環保性：?采用智能控制技術，自動調節噴霧量和噴霧時間，精細化水電資源利用；噪音較小且無有害物質，在節能環保方面具有顯著優勢。
適應性與推廣性：?能夠進行個性化定制安裝，以適應不同環境和需求；智能控制單元可與其他系統進行聯動和集成，擴展性強。未來隨著科技的進步，本裝置通過升級改造能夠應用于儲罐降溫、大型燃?xì)廨啓C(jī)降溫、大型中央空調外機降溫等領域。
四、產品創新點
1、高壓細水霧技術首次應用于主變降溫領域
以高壓細水霧技術為核心，創新應用于主變降溫領域；通過高壓水泵加壓后，水從特制噴頭以霧狀形態噴出，實現對主變高效降溫。
2、智能監測與聯動控制
通過智能通訊管理單元與測控裝置管理機連接，實時采集主變油溫、負載等數據，進行計算和邏輯分析，智能啟停噴霧裝置。當達到預設閥值時，自動聯動啟停分區閥、補水泵和高壓泵組，實現多臺主變分區或同時降溫，提高了電力系統智能化水平和運行效率。
3、增強電力系統韌性、彈性和自愈能力
本裝置的應用不僅提高了主變的運行效率和安全性，還有助于增強電力系統的韌性、彈性和自愈能力。通過智能監測和聯動控制技術，能夠在油溫異常時及時響應，避免或減少故障對電力系統的影響；同時裝置的節能環保特性也有助于推動電力行業的綠色發展和可持續發展。
